高層マンション引違い窓の網戸施工例
高層マンションのテラス窓でハイサッシの引違い窓。
実際は３枚建てのサッシで写真奥の窓はFIXで手前が引違いになっています。
内側の横引ロール網戸施工には額縁が必要ですが、写真の通りサッシ枠に施工するために額縁作成が必須になる構造です。
このままでは網戸取り付けができません。
木部額縁間では３枚建てなのでバリアフリータイプでの作成限界巾を超える寸法になってしまいます。

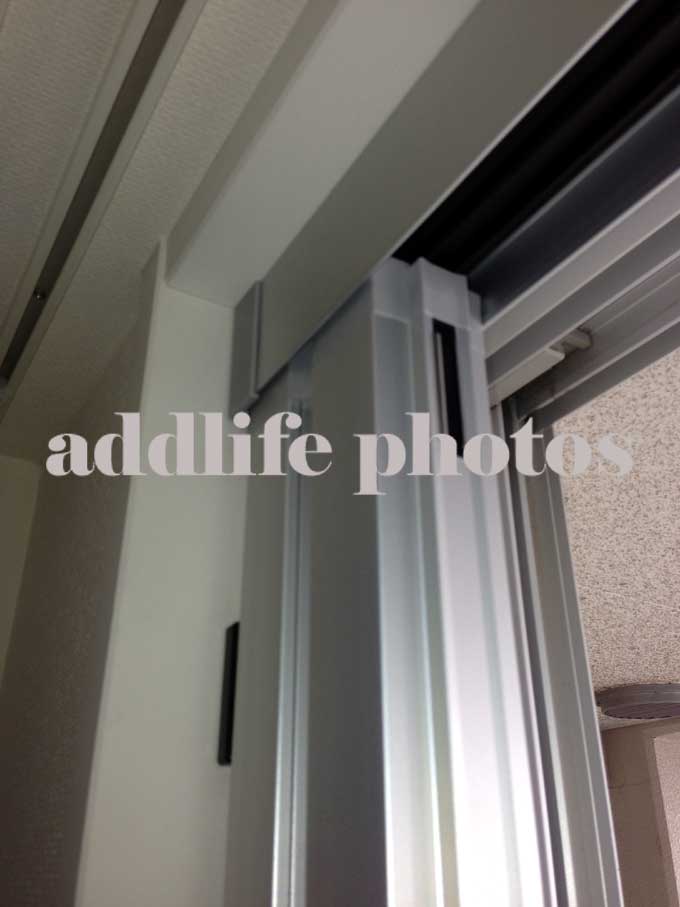

写真はサッシ面にふかし枠を施工して網戸取り付けをしたものです。
サッシはシルバーですのでふかし枠もシルバーのアルミ枠でサッシ面から約７０ミリ手前にふかしています。
このふかし枠が網戸施工の額縁になり納めることが可能になります。
今回は片面のみのふかし枠施工で反対側は木部額縁になります。
左右にふかし枠を取付ける場合もありますが、施工箇所によって判断します。

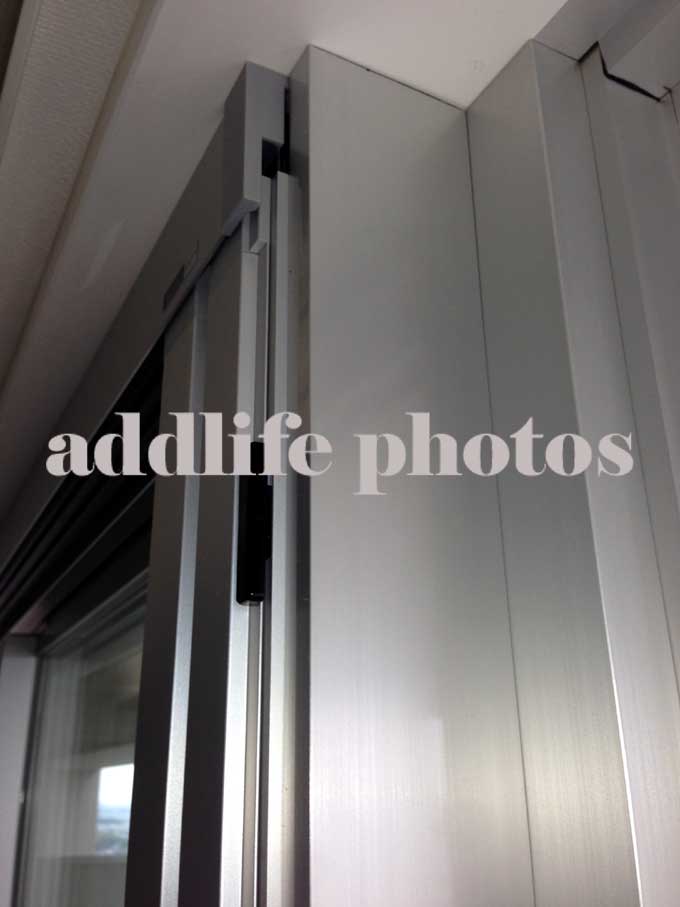

反対側の額縁側ショットです。
網戸はバリアフリータイプの両引きシルバー枠になっています。
通常では額縁施工の際部屋内の色合に合わせていますが、今回はサッシ面にふかし枠施工のためサッシに合わせてシルバーにしました。
